商品描述
PTE4-600数控纸管机
产品展示：

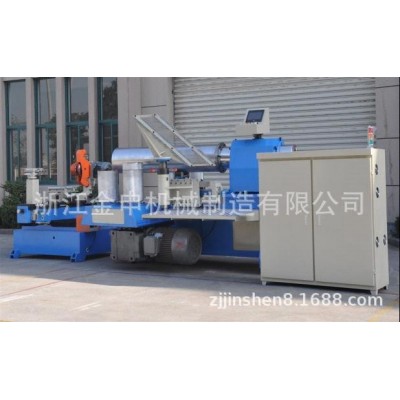

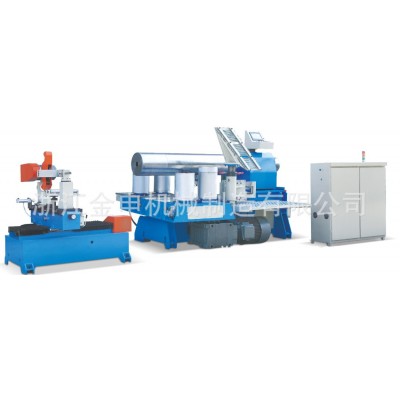

1、PTE4-600纸管机主机：

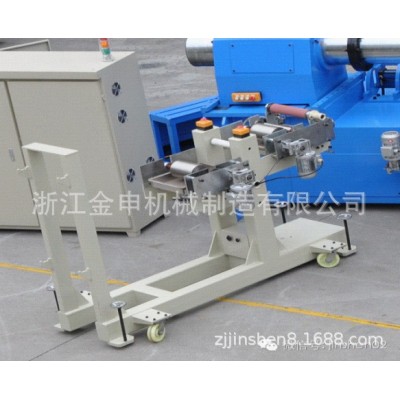

2、配多功能底纸装置：

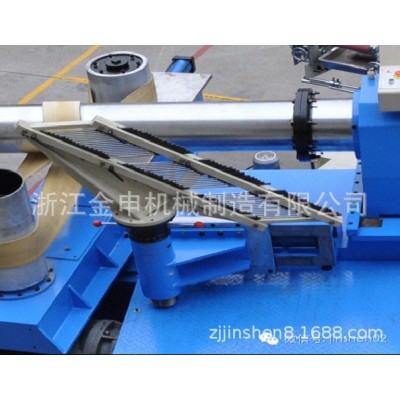

3、配液压导纸装置：
主要参数
技术参数 | 控制系统 | ||
卷绕纸张层数 | 48层（24层和32层可预订） | PLC控制器 | 台湾台达 |
最大卷管直径 | 600mm | 人机界面 | we!view6070T彩色触摸屏 |
最小卷管直径 | 200mm | 程序版本 | JS-NC4.2 |
最大卷管厚度 | 30mm（48层基准下） | 变频器 | 日本安川 55KW |
最小卷管厚度 | 3mm | 执行器件(接触器等) | 中国正泰产品 |
卷芯模具固定方式 | 法兰固定 | 信号元件(光电开关等） | 日本欧姆龙产品 |
卷绕机头 | 四机头双皮带 | 气动元件 | 台湾亚德客产品 |
切割方式 | 高速锯切 | 同步控制 | X轴伺服丝杆Z轴步进丝杆 |
上胶方式 | 双面上胶 | 同步跟踪切管系统 | 伺服同步跟踪切割 |
定长方式 | 红外线、编码器 | ||
操作人数 | 3-6人 | ||
卷出纸管速度 | 7.4米/分钟（最小直径） 2.6米/分钟（最大直径） | ||
调速控制 | 变频器 | 配备装置 | |
输入电源 | 380V三相四线（其他电压定制） | 遥控器 | 无 |
规格尺寸 | 自动落管架 | 有 | |
主机尺寸： | 4900mm*2500mm*3500mm | 皮带调节 | 电动 |
占地面积： | 35000mm*10000mm（48层） | 缺纸自动停机 | 底纸自动停机 |
轮毂直径 | 320mm | 自动供胶水 | 螺杆泵3KW |
轮毂高度 | 450mm | 纸带自动供滑润油 | 自动 |
最小轮距 | 1200mm | 张力调节 | 机械调节（可选配气动张力控制） |
最大轮距 | 1500mm | 纸架类型 | 整体纸架 |
总质量 | 11600kg | 卷管皮带 | 帆布带/片基皮带 |
传动系统 | 上纸方式 | 电动吊装 | |
主机转速 | 960r/min | ||
轮毂最高转速 | 30r/min | 附送配件 | |
轮毂输出扭矩 | 8850N.m | 卷管芯棒 | 1条 |
卷管皮带 | 1套 | ||
主机功率 | 37KW（6极） | 应用工具 | 有 |
传动链型号 | 16A*2 | 模具吊装装置 | 有 |
轮毂驱动 | 4轮驱动 | ||
切刀电机 | 步进电机/安川伺服 | ||
轴承 | 万马产品 | ||
功能描述：
E系列纸管机，大转矩、重型、稳定。
标准生产24英寸纸管（内径605mm)厚度小于30mm。另有32英寸（内径812mm）和40英寸（内径1016mm）可选。
最大单向上纸达48层。
主要生产大口径、大壁厚型工业用纸管。
生产螺旋型纸管从涂胶、卷绕、到按要求切割一次完成。
产品特点：
1、高扭矩输出，最大生产口径1000mm，厚度30mm以上。
2、配数控高速锯切装置，配粉尘回收装置。
3、主体采用厚重型钢板经数控切割后焊接而成，机架稳重不易变形，振动小。
4、主传动采用硬齿面全油浴齿轮减速，低噪声，低发热，高转速，大转矩。
5、主电机采用矢量型高扭矩变频器调速。
6、配备液压皮带张紧装置，带皮带张力传感器，可自动调节皮带张力。
7、配备数控同步追剪系统，切台由精密滚珠丝杠和高性能伺服电机驱动。
8、配备脉冲定长控制，配合前馈补偿功能，在不同主机运行速度下保证了切割长度一致。
9、采用双PLC控制系统, IO输出控制和功能性运算分开控制，提高切割响应速度，切割长度控制比
以往更加准确。
10、配置新型的操作面板和大尺寸彩色触摸屏人机界面操作。
11、带多功能底纸供应装置，断纸自动停机功能。
12、配整体供纸架、供胶涂胶架、导纸装置一体化联动装置，全电动调节.
13、模块化电气布局设计，使用、维护、维修更方便更科学。
14、配模具辅助安装装置。
15、可选配网络模块，用于多台设备或流水线联网运行，也可以用远程监控和维护，MODBUS TCP协议。
16、可选配偏心轴纸带张力装置或气压式纸带张力装置。
